En el campo de la consultoría técnica destacamos la realización de los test de PR, sean en fase de PAC o FAC, de los cuáles hemos llevado a cabo en plantas ubicadas en México, España y Colombia. Asimismo, hemos realizado diversas Due Diligence (DD) Técnicas en fase preliminar, constructiva y operativa, así como DD de transacciones de activos, estudios técnicos específicos y diagnósticos de problemas operativos y de rendimiento mediante combinación de análisis de datos SCADA e inspecciones de campo.

PR test

Asesoría en contratos de PR, implementación de métodos de cálculo automatizados para llevar a cabo las pruebas, ejecución de las pruebas y presentación de los resultados con la frecuencia requerida, proporcionando las asesorías técnicas que requiera el cliente.

Análisis de rendimiento

Evaluamos el comportamiento energético de la planta fotovoltaica a partir de datos operativos del SCADA al nivel de desagregación requerido, para detectar ineficiencias, puntos de mejora, diagnosticar fallas y comprobar.

Estudios de viabilidad

Evaluación integral de proyectos desde su inicio. Prefactibilidad técnico-económica, visitas prospectivas de emplazamientos para evaluación in-situ. Estudios de sensibilidad multiparamétrica en fase de ingeniería básica para tomar decisiones optimizadas desde los primeros diseños.

Ingeniería de detalle

Elaboración de planos, diagramas unifilares, memoria de cálculo, lista de materiales, presupuesto detallado, programa de obra con flujos físico-financieros, estructuración económico-financiera del proyecto y generación de toda la documentación requerida para la ejecución del proyecto.

Peritajes técnicos

Ya sea para validar una instalación existente o resolver discrepancias, nuestros peritajes ofrecen informes detallados con respaldo profesional. Analizamos componentes, rendimiento y cumplimiento técnico, entregando evidencia confiable para auditorías, reclamaciones o procesos legales.

Monitorización de variables operativas

La monitorización continua de las variables operativas nos permite optimizar acciones de mantenimiento preventivo y predictivo, combinando los datos del sistema SCADA con los modelos de planta, generando de manera complementaria patrones de comportamiento con base en análisis histórico de datos.

Ejemplo · Metodología de prueba de PR (PAC)

Descripción breve:

Implementación del método de cálculo, automatización del proceso de importación de datos del SCADA y seguimiento diario de resultados conforme al avance de la prueba con análisis específicos.

Descripción detallada:

En primer lugar, se importan los datos en la hoja de cálculo de la forma adecuada para el análisis. En el ejemplo que se muestra en la Imagen 1 se han importado datos cada 30 segundos de irradiancia inclinada, irradiancia horizontal, albedo, temperatura de módulo, temperatura ambiente, energía de mediciones parciales y energía del medidor totalizador.

Una vez importados los datos brutos, estos en ningún caso se modifican con el fin de no perder trazabilidad, sino que se aplica un proceso de validación para eliminar los valores erróneos, fuera de rango o bloqueados por congelación de la comunicación. El proceso de validación se realiza en una hoja paralela como se muestra en la Imagen 2, estableciendo valores 0 ó 1 según el correspondiente valor aplique o se elimine del cálculo.

La Imagen 3 muestra el aspecto de la hoja principal donde se establecen los parámetros de cálculo (parte superior y mitad izquierda) y se muestra la tabla de resultados de PR diario y global (parte inferior) junto con la evaluación de desviaciones entre piranómetros (zona media derecha), incluyendo distintas opciones de cálculo para la adaptación a los requerimientos del contrato particular.

Paralelamente al cálculo numérico llevamos a cabo una representación gráfica de todas las variables que intervienen directamente en el proceso de cálculo de PR con el fin de asegurar la calidad de los datos así como de otras variables auxiliares al proceso de cálculo. La Imagen 4 muestra un ejemplo de gráficas donde cada fila corresponde a un día determinado de la prueba y las columnas muestran de izquierda a derecha las variables: irradiancia inclinada, irradiancia horizontal, albedo, temperatura de panel, temperatura ambiente, curvas de potencia de planta, PR y variables asociadas, todas ellas con una resolución temporal de 30 segundos.

La Imagen 5 muestra una gráfica del PR y variables asociadas evaluado cada 30 segundos a lo largo de un día determinado de la prueba.

La Imagen 6 muestra la producción diaria de cada uno de los 800 inversores de que consta la planta fotovoltaica. En este caso sabemos que los que tienen la máxima producción se debe a que tienen más potencia de módulos conectada, pero en cualquier caso podemos detectar ineficiencias normalizando la producción como se muestra en la Imagen 7, que es un extracto de un conjunto de inversores y un intervalo de tiempo de un día.

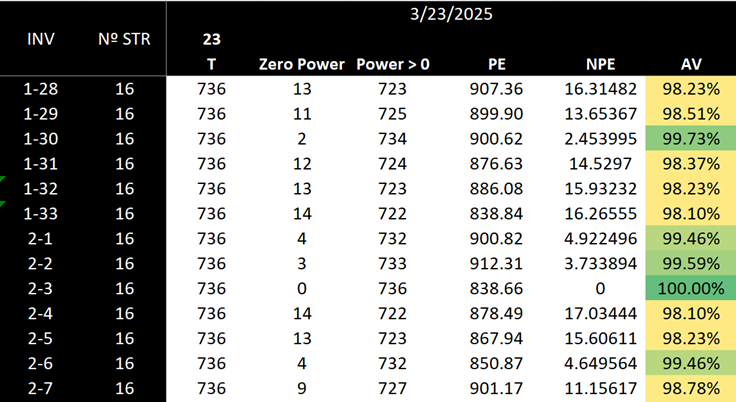

En paralelo al cálculo de PR evaluamos la disponibilidad de la planta al nivel de desagregación requerido tanto a efectos de nivel de medida de energía (inversor, string,…) como intervalo de tiempo (1 minuto, 5 minutos, 15 minutos, etc..). La Imagen 8 muestra un extracto del cálculo de disponibilidad diaria a nivel de inversor.
